钢筋分项工程技术交底，16G101图集做法详解(2)

⑤电渣过程：渣池形成一定深度后，将上钢筋插入渣池中，电流通过渣池产生高温，使钢筋端头迅速而均匀熔化；

⑥挤压过程：停止供电，对钢筋施加压力，把焊口部分熔化的金属、熔渣及氧化物等杂质挤出结合面；

⑦收集剩余焊药，拆除卡具；

⑧待焊头冷却后敲掉熔渣；

⑨焊接前检查电压、电压下降5%时不宜焊接。

质量技术标准：　

①焊接后对焊头应全部作外观检查，焊包四周铁浆应饱满均匀，无裂纹、气孔、夹渣及明显咬肉等缺陷，上下钢筋轴线偏移不得超过0.1d，同时不得大于2mm；接头处钢筋轴线倾斜不大于4度，不合格者应割掉重焊；

②机械性能试验以300头为一批，不足300头以每单位施工段为一批。取3个作拉力试验，焊头的极限强度满足设计和规范求。

成品保护：

①不得过早拆卸卡具，导致接头弯曲变形（20~30秒）

②焊后不准砸钢筋接头，不准往刚焊完的接头上浇水

③焊接时搭好脚手架，不准踩踏其他已绑好的钢筋上

2、柱钢筋

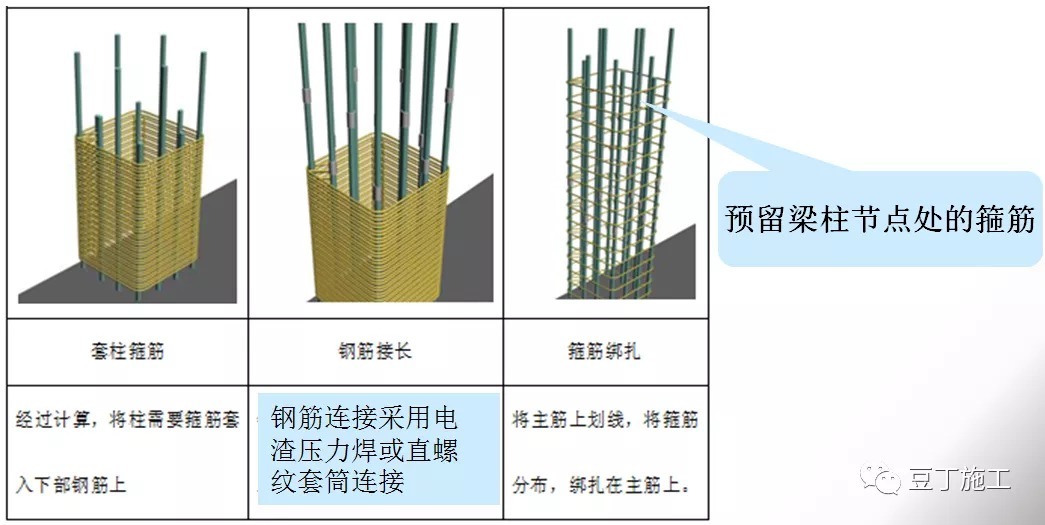

施工工艺：　

柱钢筋施工注意事项：

1、柱顶部位的钢筋交叉密集，须在钢筋绑扎前进行放样，确定交叉部位的钢筋摆放顺序，避免钢筋过密影响钢筋绑扎及下步施工。

2、箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均应扎牢（箍筋平直部分与纵向钢筋交叉点可间隔扎牢），绑扎箍筋时绑口相互间应成八字形。

3、下层柱的钢筋露出楼面部分，采用工具式柱箍将其收进一个柱箍直径，以利上层柱的钢筋搭接。当柱截面有变化时，其下层钢筋的露出部分，必须在绑扎梁的钢筋之前，先行收缩准确。

4、框架梁钢筋，应放在柱的纵向钢筋内侧。

5、柱钢筋绑扎：箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均应扎牢（箍筋平直部分与纵向钢筋交叉点可间隔扎牢），绑扎箍筋时绑扣相互间应成八字形。

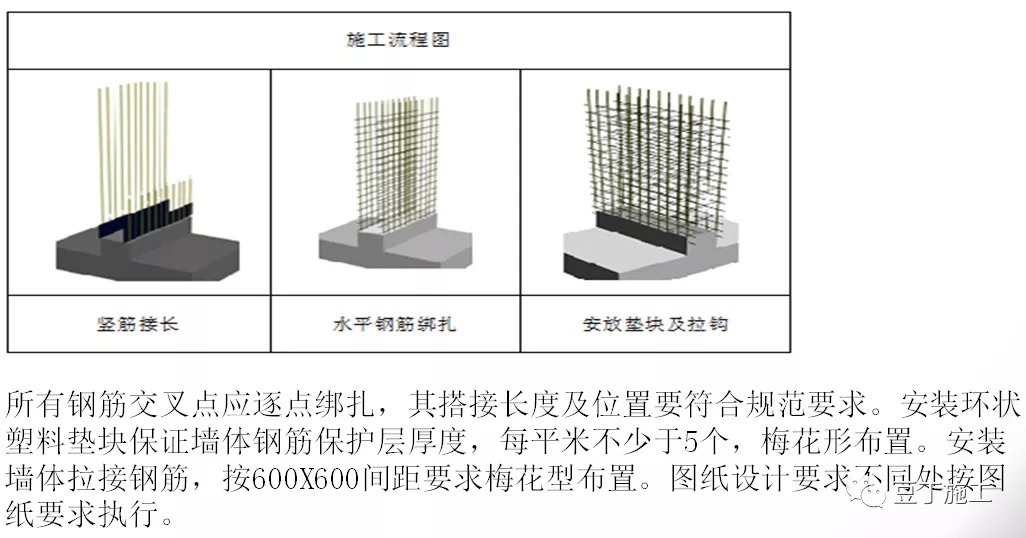

3、墙体钢筋绑扎施工工艺：　

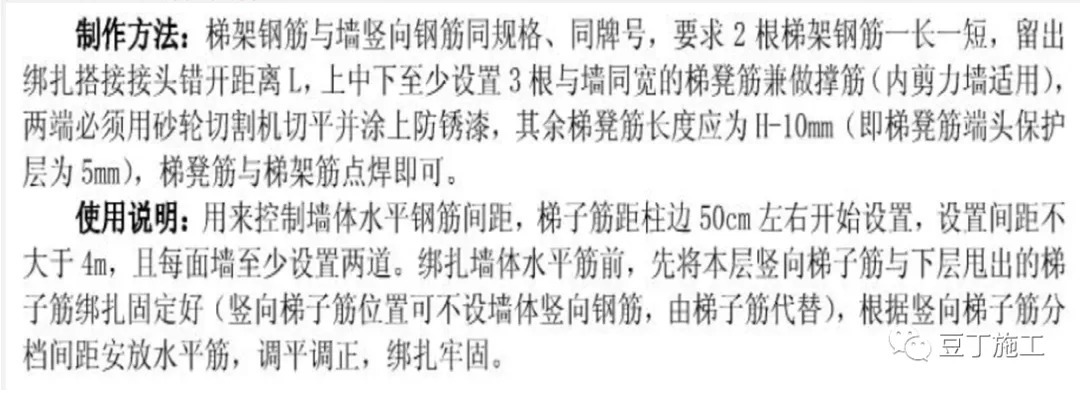

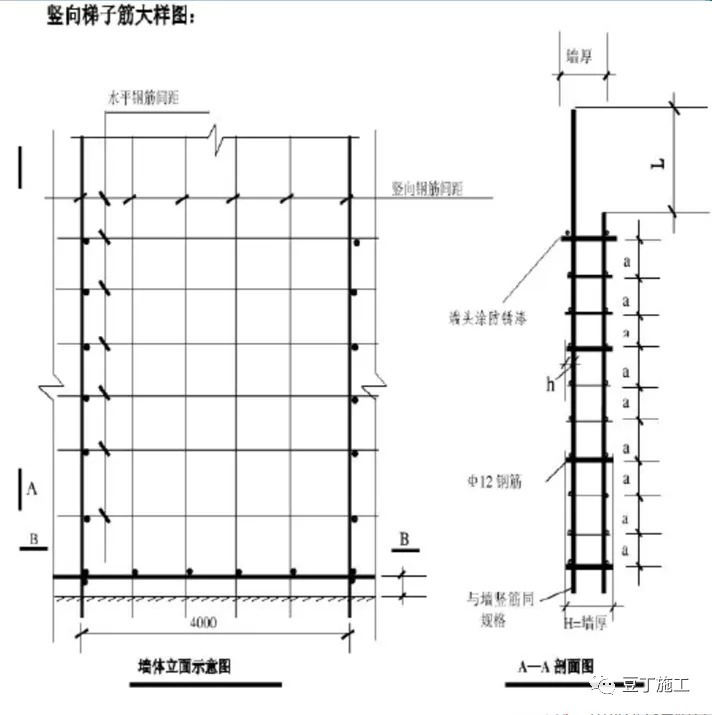

墙体竖向梯子筋 ：　

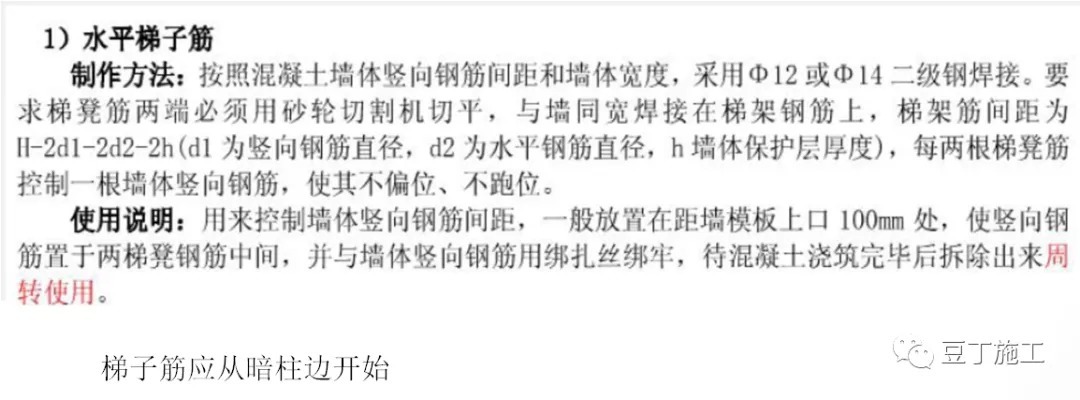

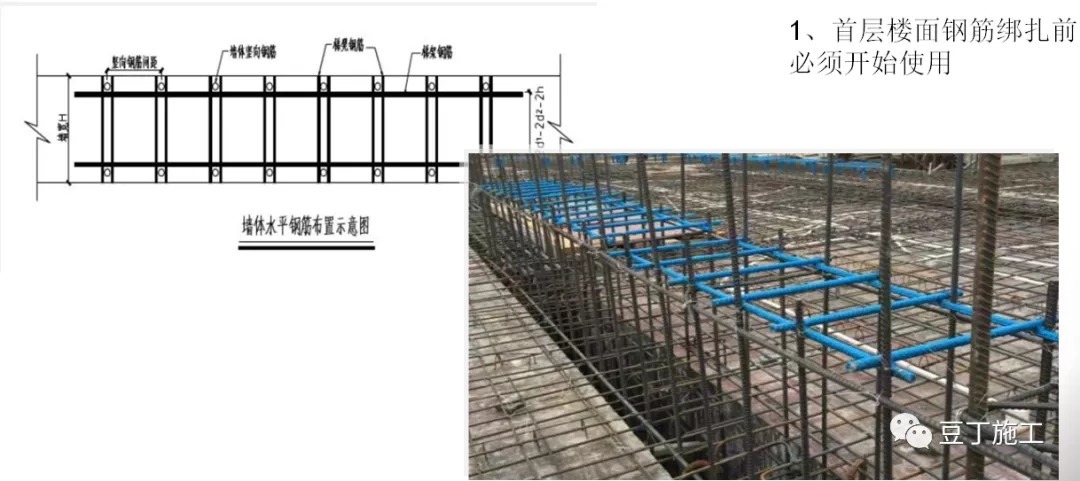

墙体水平梯子筋（从首层开始必须使用） ：　

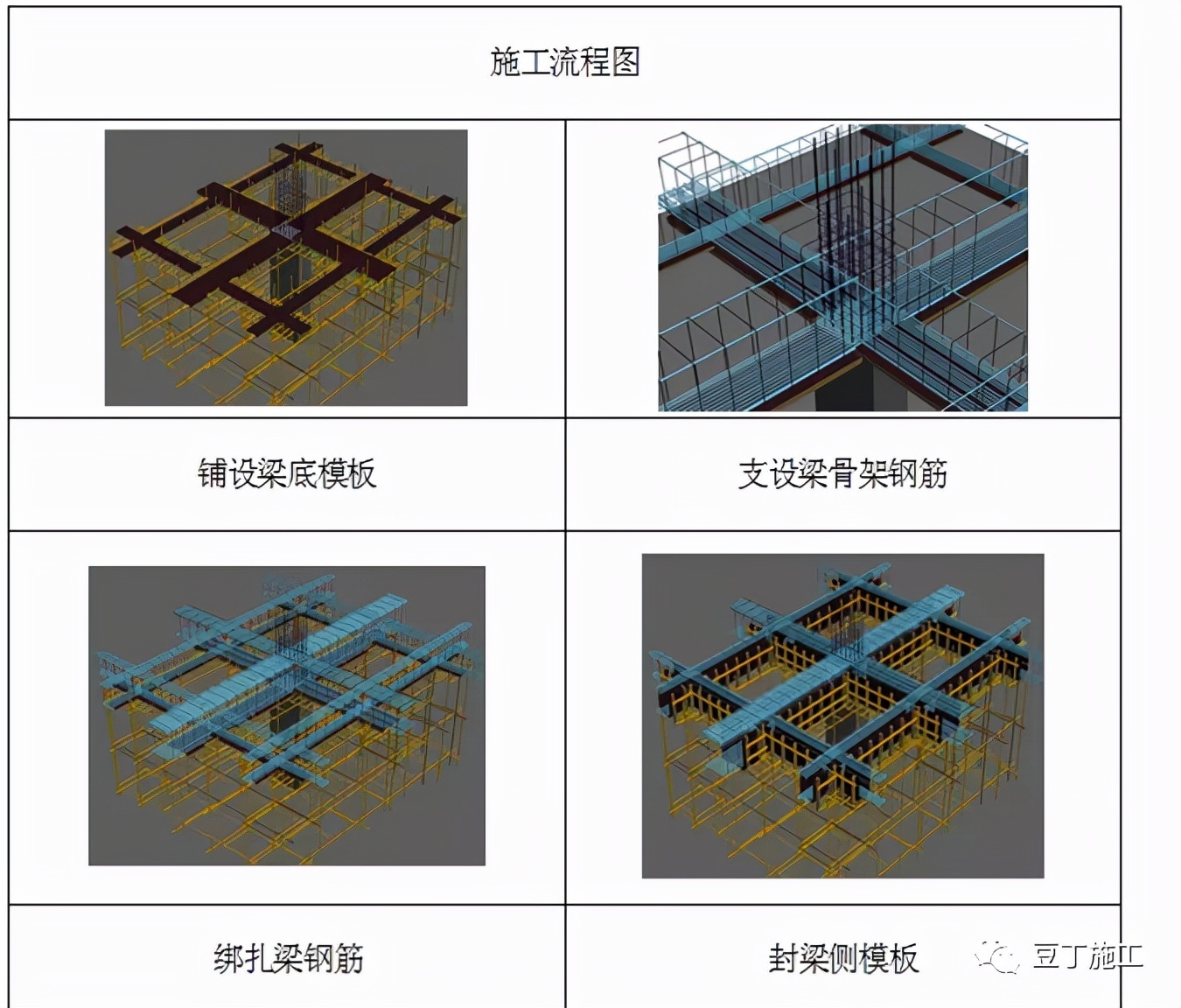

4、梁钢筋绑扎施工工艺：　

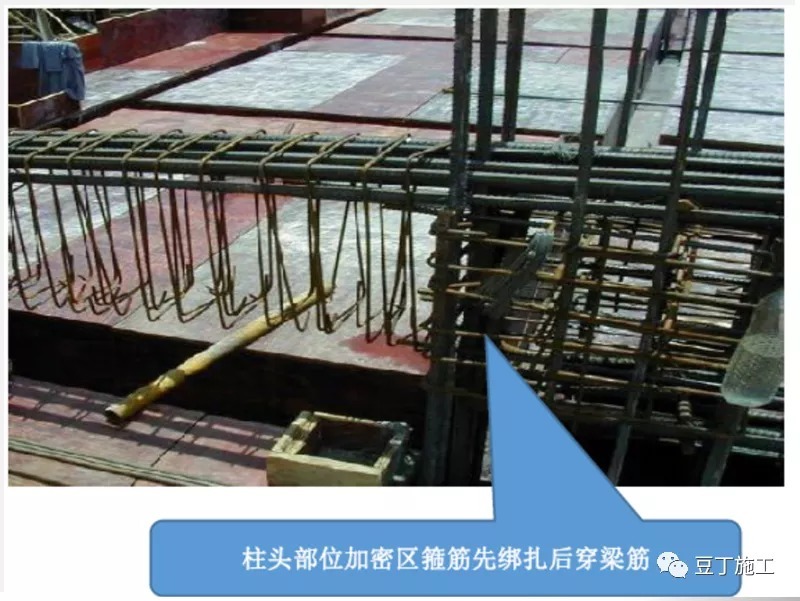

梁柱节点箍筋　

1、柱头加密箍筋数量不能少，穿梁钢筋前先将箍筋整理好。

2、在缺少柱头箍筋的情况下，保证外箍为封闭箍筋，内箍可采用拉钩代替。

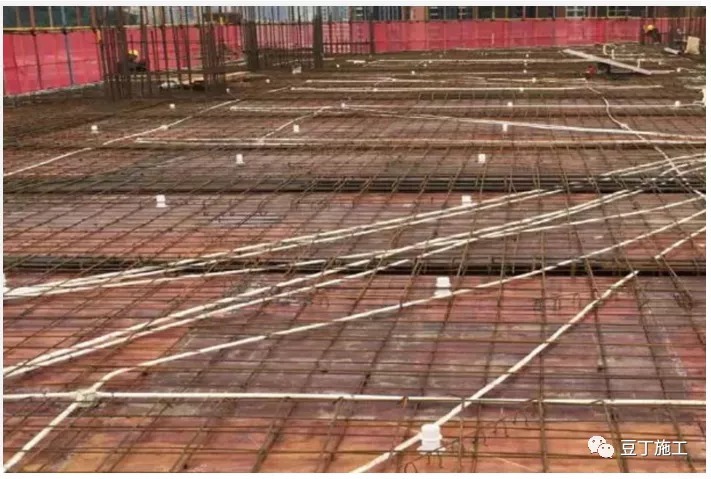

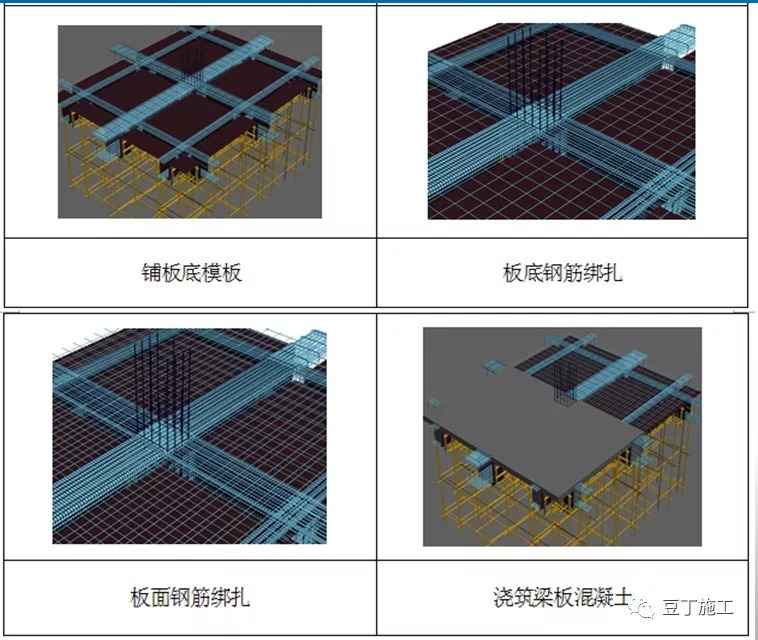

5、板钢筋绑扎施工工艺：　

1、阳角放射钢筋

2、楼面洞口加筋、填充墙在楼板位置加筋

3、板厚控制措施

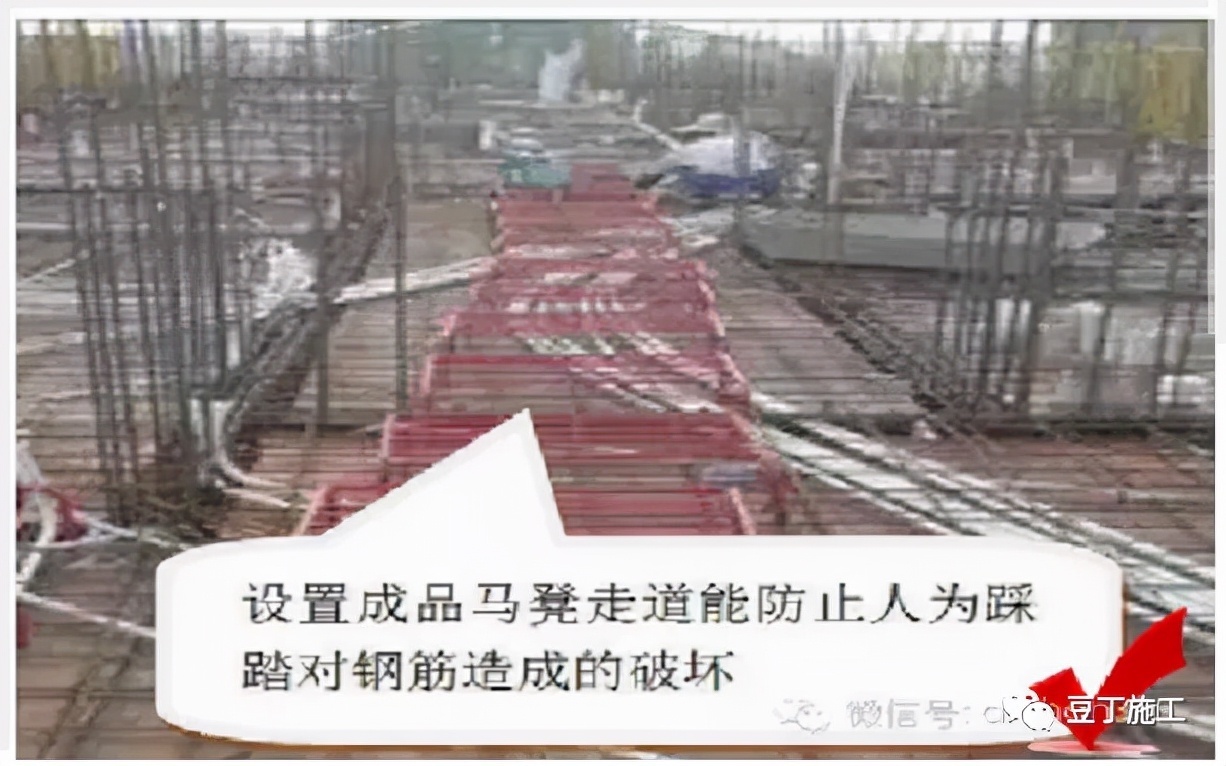

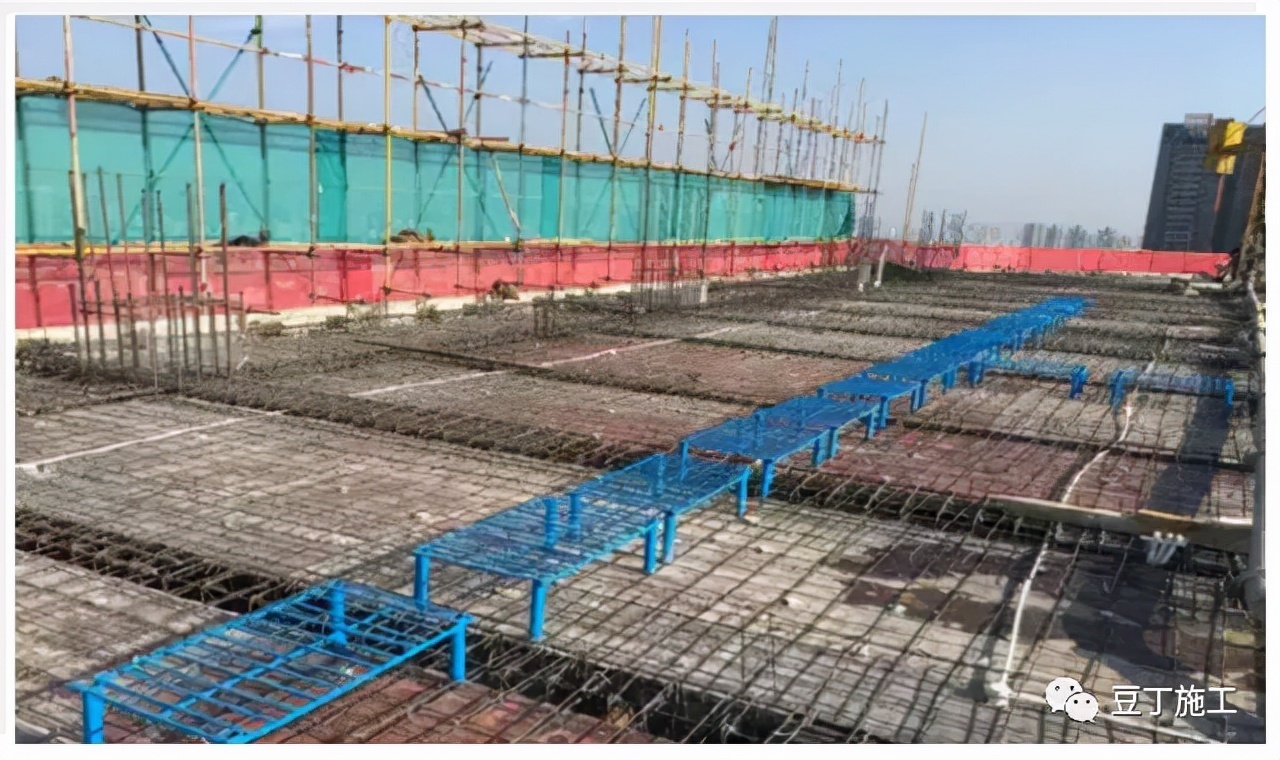

板钢筋－设置浇筑跑道　

四、质量验收规范要求

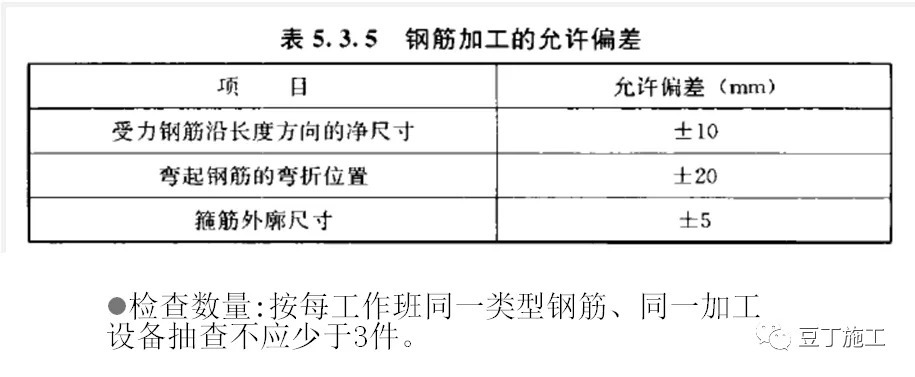

1、钢筋加工允许偏差：

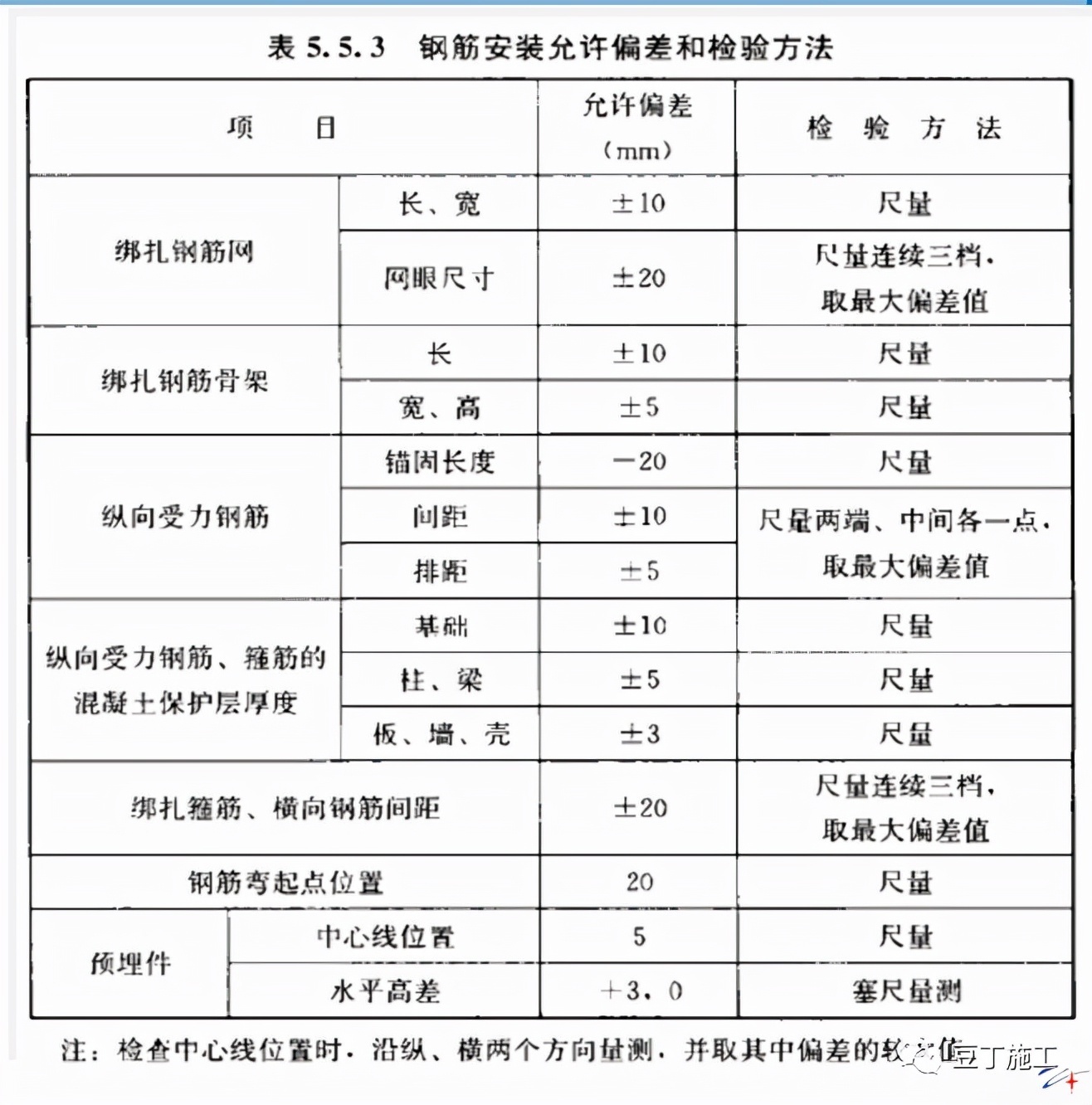

2、钢筋安装允许偏差：

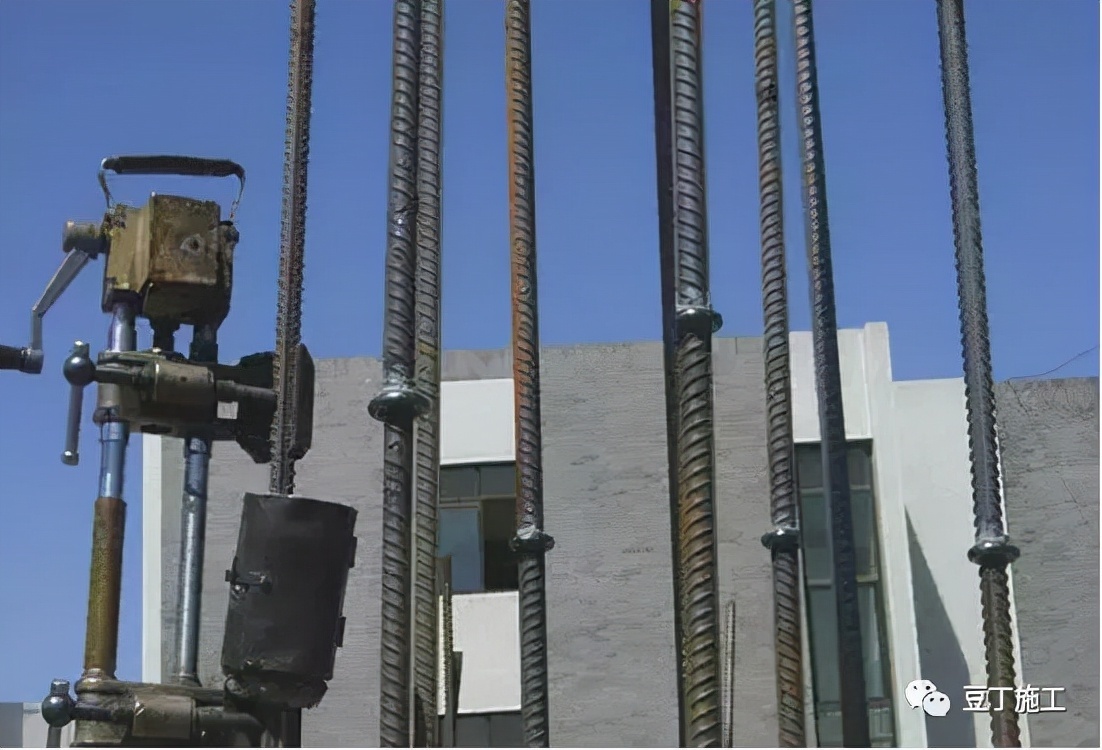

3、电渣压力焊接头：

① 轴线偏移不大于0.1d或2mm，弯折角不大于7/100（4°）。

② 接头四周焊包均匀，不得有裂纹，突出钢筋表面的高度应大于4mm。

③ 钢筋表面应无明显烧伤缺陷。

五、16G101图集详解

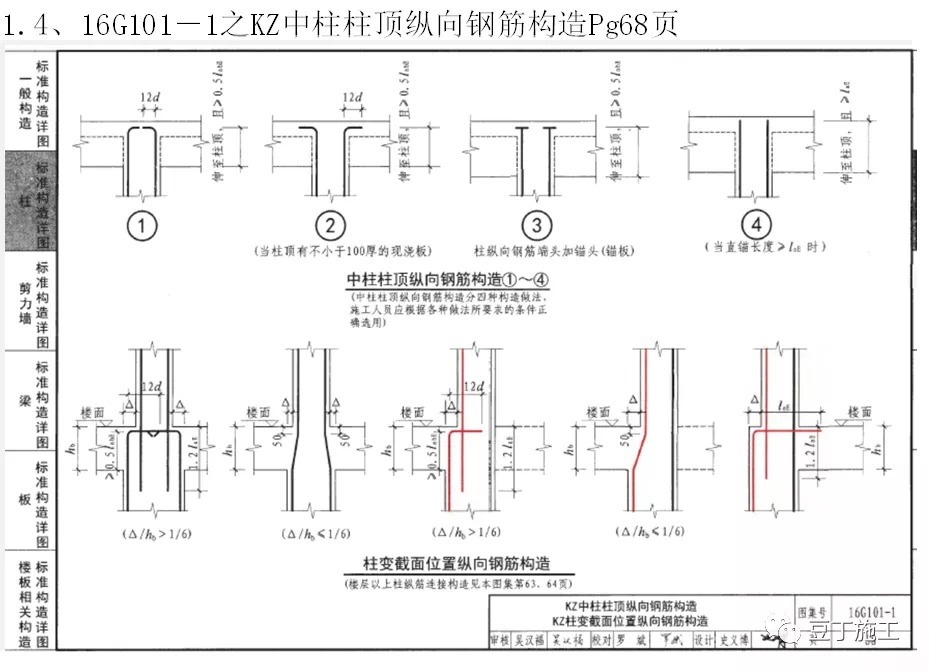

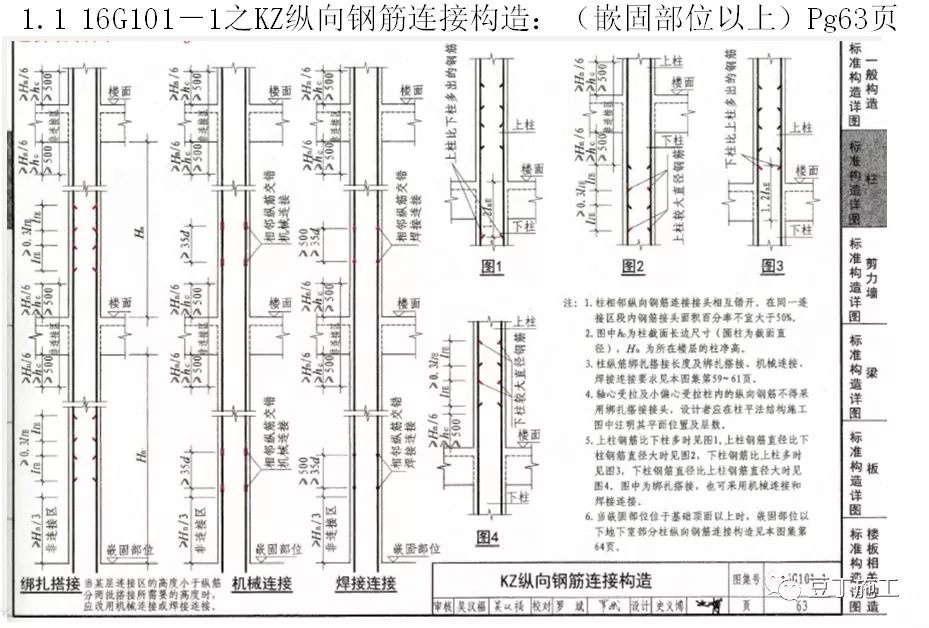

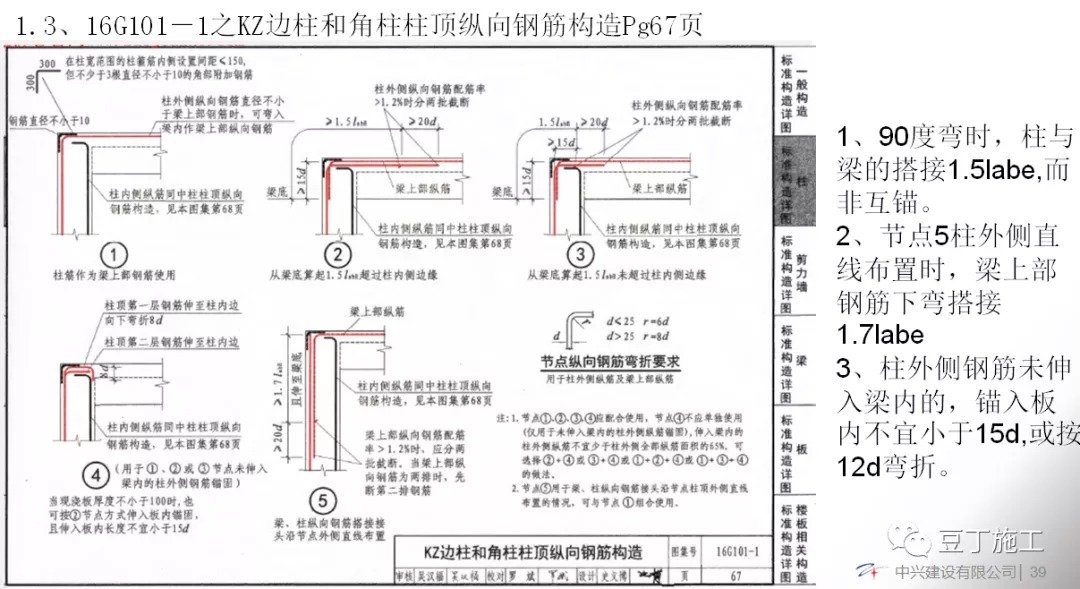

1、KZ

2、剪力墙
